Como dimensionar o condutor do DPS ?

Em um mundo cada vez mais dependente da eletricidade, a segurança dos nossos dispositivos eletrônicos é fundamental. Uma ameaça comum a esses equipamentos é o surto elétrico, causado principalmente por descargas atmosféricas.

Os Dispositivos de Proteção contra Surtos (DPS) são a primeira linha de defesa contra essas ameaças. Eles funcionam monitorando rede elétrica e, quando detectam um surto, desviam o excesso de energia para o aterramento, protegendo os dispositivos conectados.

Em sistemas de energia solar os DPS são empregados tanto no lado CC quanto no lado CA dos inversores. Cada modelo possui características e suportabilidades específicas.

DPS em Sistemas Fotovoltaicos

Do ponto de vista da avaliação dos efeitos das descargas atmosféricas (raios), existem duas situações a serem consideradas: Descarga Direta e Descarga Indireta.

Descarga Direta (esquerda) e Descarga Indireta (direita)

Os Dispositivos de Proteção contra Surtos (DPS) são classificados em três categorias conhecidas como Classes I, II e III. Cada classe é projetada para lidar com diferentes tipos e níveis de surtos elétricos. Aqui está uma explicação breve sobre cada uma:

Classe I: (10/350 µs)

• São dispositivos projetados para proteger contra surtos de alta intensidade, como os gerados por descargas atmosféricas DIRETAS.

• São instalados na entrada principal da instalação elétrica, oferecendo proteção primária contra os surtos que chegam através das linhas de energia externas.

Classe II: (8/20 µs)

• Também conhecidos como DPS de nível intermediário, são projetados para proteger contra surtos causados por manobras na rede elétrica e descargas atmosféricas INDIRETAS.

• São instalados nos quadros de distribuição secundários ou em pontos estratégicos dentro da instalação elétrica.


Classe III:

• São dispositivos de proteção de nível final, projetados para proteger equipamentos eletrônicos individuais contra surtos de baixa intensidade, como os gerados por comutação de carga ou operações internas.

• São instalados diretamente em equipamentos sensíveis, como computadores, TVs, eletrodomésticos, entre outros.

Importante ressaltar que os DPSs atuam em eventos de surto (transiente) com duração menor que 1ms, portanto não possuem eficiência quanto aplicados com a finalidade de redução de harmônicas, ruídos ou qualquer outro distúrbio temporário de maior duração.

Existem várias considerações que devem ser levadas em conta para o dimensionamento correto do DPS. Neste post destacamos apenas o dimensionamento da seção mínima do seu condutor, segundo a NBR 5419-4.

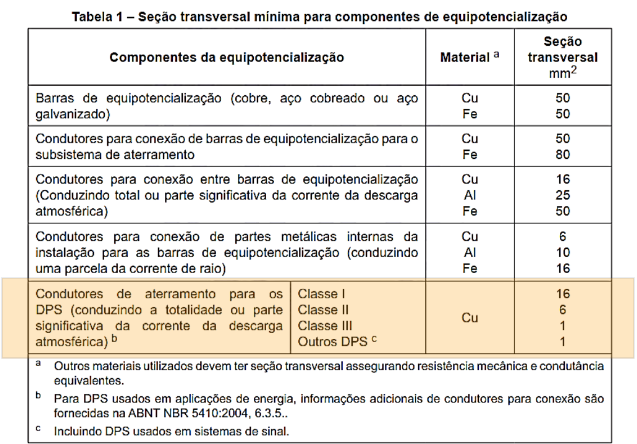

Figura 1 - NBR 5419-4

Segundo a Tabela 1 - Seção transversal mínima para componentes de equipotencialização da NBR 5419-4, as seções de 16mm², 6mm² e 1mm² são indicadas para as classes, I, II e III, respectivamente. Seções essas proporcionais as correntes de descarga que cada classe de DPS foi projetada para suportar.
